LEMO

O NOVO PINO-ARPÃO DA LEMO: CONTATOS DE PRESSÃO PARA SOQUETES COTOVELO E DE PCB RETO

O NOVO PINO-ARPÃO DA LEMO: CONTATOS DE PRESSÃO PARA SOQUETES COTOVELO E DE PCB RETO

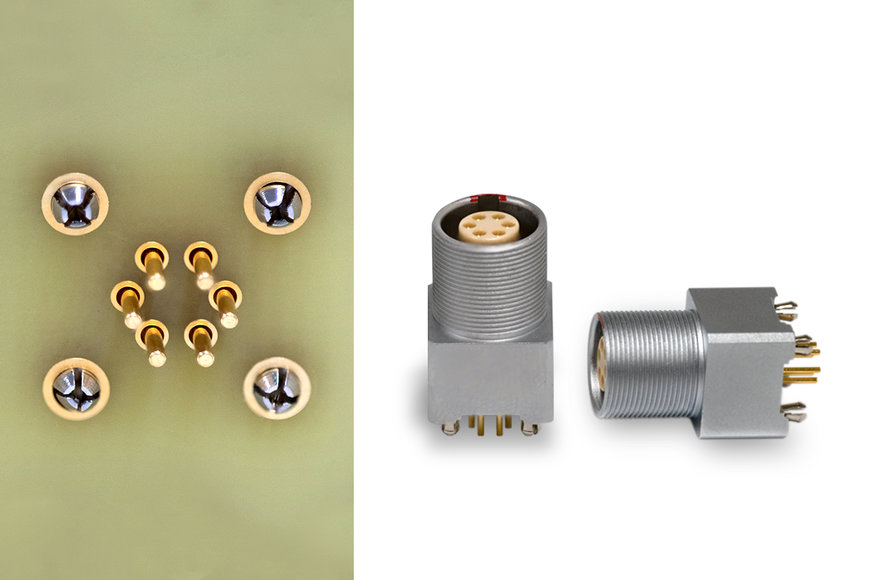

A LEMO conectores é bem conhecido por seu conector Push-Pull. Os novos pinos de aterramento tipo arpões da LEMO permitem pré-instalar facilmente vários receptáculos/soquetes. A vantagem desses novos contatos de pressão é o ganho de tempo durante a pré-montagem, não sendo necessário colocar as arruelas e aparafusar 4 vezes os parafusos M1.6. Simplesmente alinhe o conector e empurre com firmeza. Essa pré-montagem permitirá que as oficinas de montagem, ou o cliente final, vire a placa PCB de cabeça para baixo e passe as peças pelo forno de solda por refluxo. Esta solução é planejada para soquetes cotovelo e de PCB retos, das séries 0B e 1B. O design atual funciona especificamente com placas de espessura de 1,6 mm.

  Peça mais informações…
